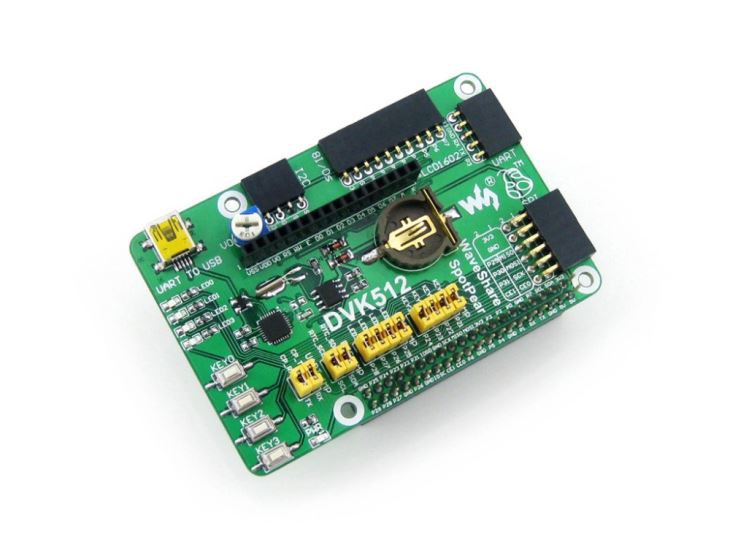

Waveshare DVK512 Raspberry Pi Expansion / Evaluation Board integrerer forskellige komponenter og grænseflader som UART 8I / Os SPI
Oversigt:
DVK512 er et ekspansionskort designet til Raspberry Pi, integrerer forskellige komponenter og grænseflader til tilslutning af eksterne tilbehørskort. Den er ideel til Raspberry Pi evaluering og udvikling.
Understøttet Pi:
Hindbær Pi 1 Model A +
Hindbær Pi 1 Model B +
Hindbær Pi 2 Model B
Hindbær Pi 3 Model B
Hindbær Pi 3 Model B +
Hvad er der på DVK512?

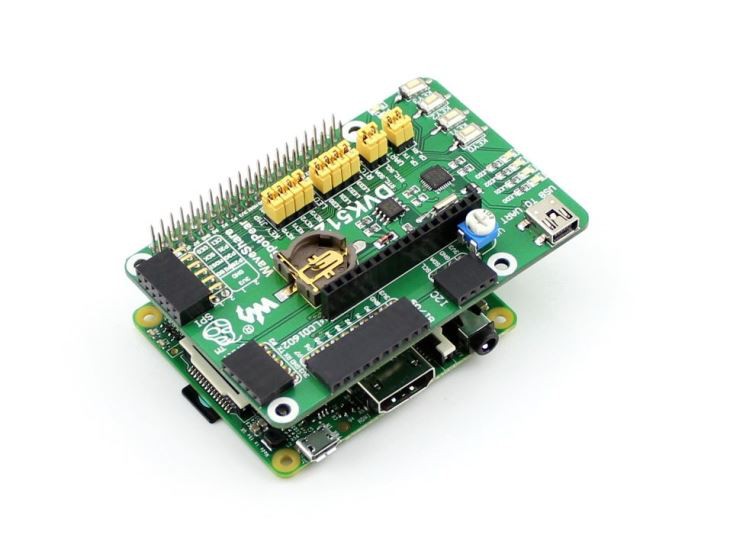

Pinhead til at forbinde med RPi
Pinhead til at forbinde med RPi
UART interface: kan nemt tilsluttes UART-moduler som RS232, RS485, USB TO UART osv.
8I / Os-grænseflade: Tilsluttes nemt til moduler, der styres af I / Os, såsom 8 Push-knapper, Logic Level Converter, Mix Board osv.
SPI interface: kan nemt tilsluttes SPI moduler som AT45DBXX Dataflash, L3G4200D Board etc.
I2C interface: kan nemt tilsluttes til I2C moduler som PCF8574 Udvidelseskort, PCF8563 RTC Board, LSM303DLHC Board etc.

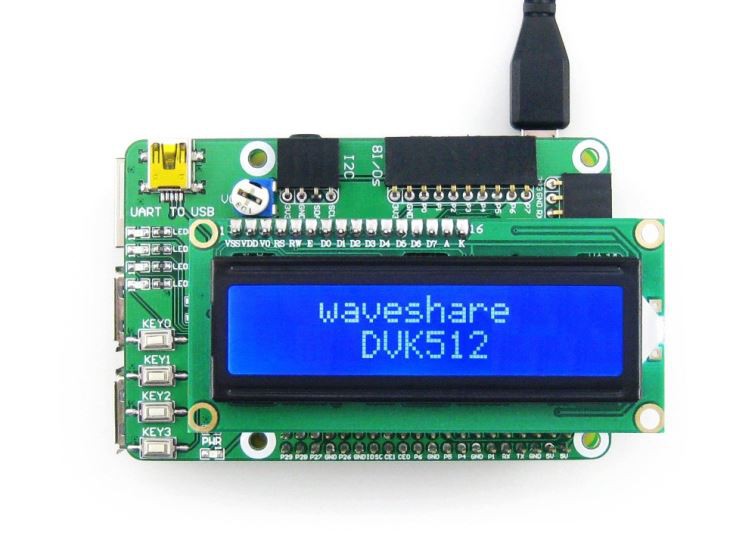

Tegn LCD-grænseflade: Til tilslutning af tegn LCD-skærme som LCD1602
USB-stik: USB TIL UART, understøttet af ombord konverter CP2102
Strømindikator
Bruger LED'er
Brugernøgler
Potentiometer: Til kontrastjustering af LCD1602
RTC batteriholder
PCF8563: indbygget RTC chip
32.768K krystal: RTC krystal
CP2102: ombord USB til UART chip til debugging
CP2102 jumper
RTC jumper
Bruger LED'er jumper
Brugernøgler jumper
Til hoppere over:
kort jumperen til at forbinde til I / Os, der bruges i eksempelkode
Åbn jumperen for at forbinde til andre brugerdefinerede ben via jumperkabler
